Catálogo 2026 — fichas técnicas
As seis linhas lançadas em 2026 pela CIA de Iluminação, com as
especificações completas de cada uma. Especificação e preço sob consulta.
EVIDENZA — ficha técnica

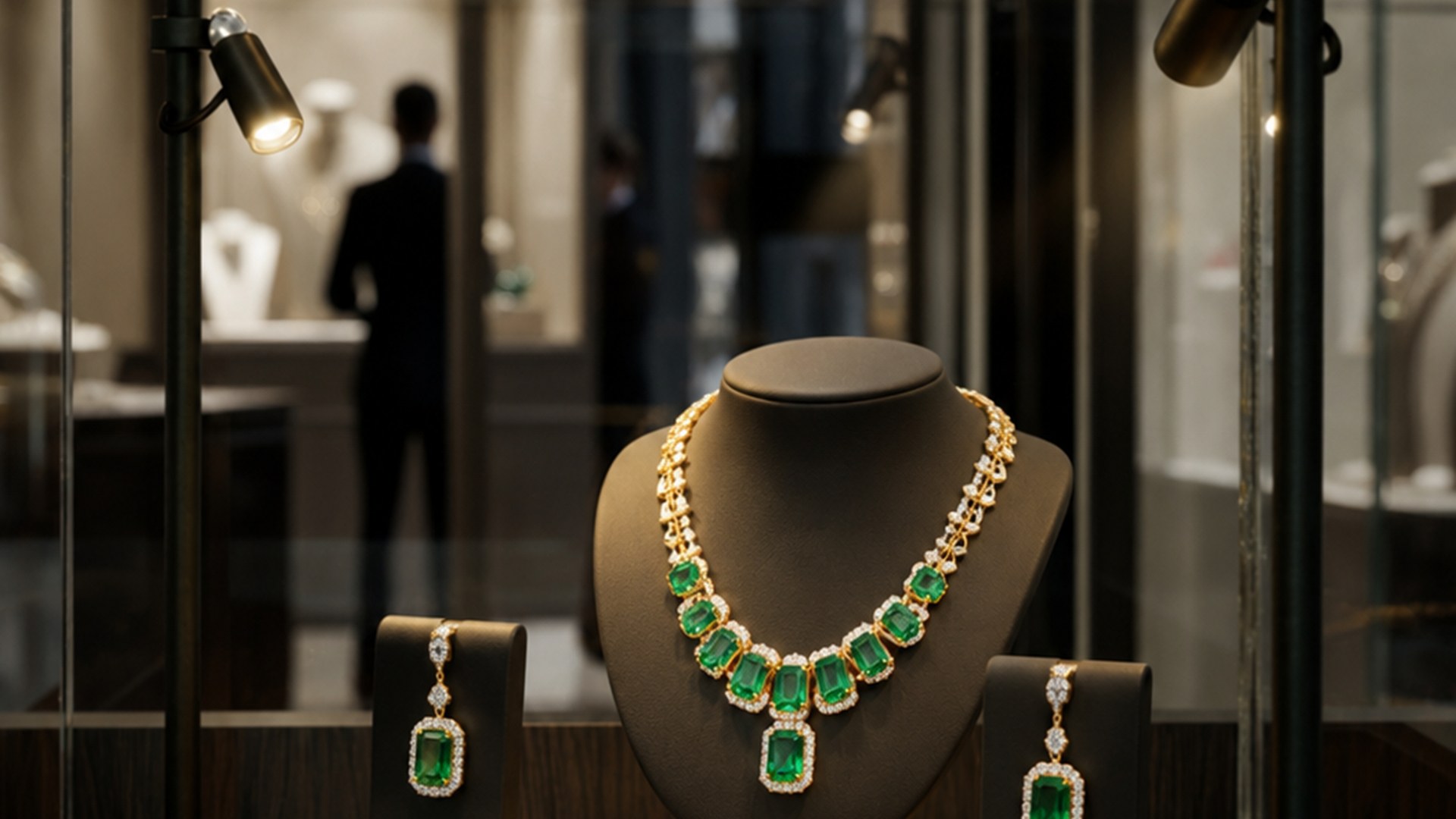

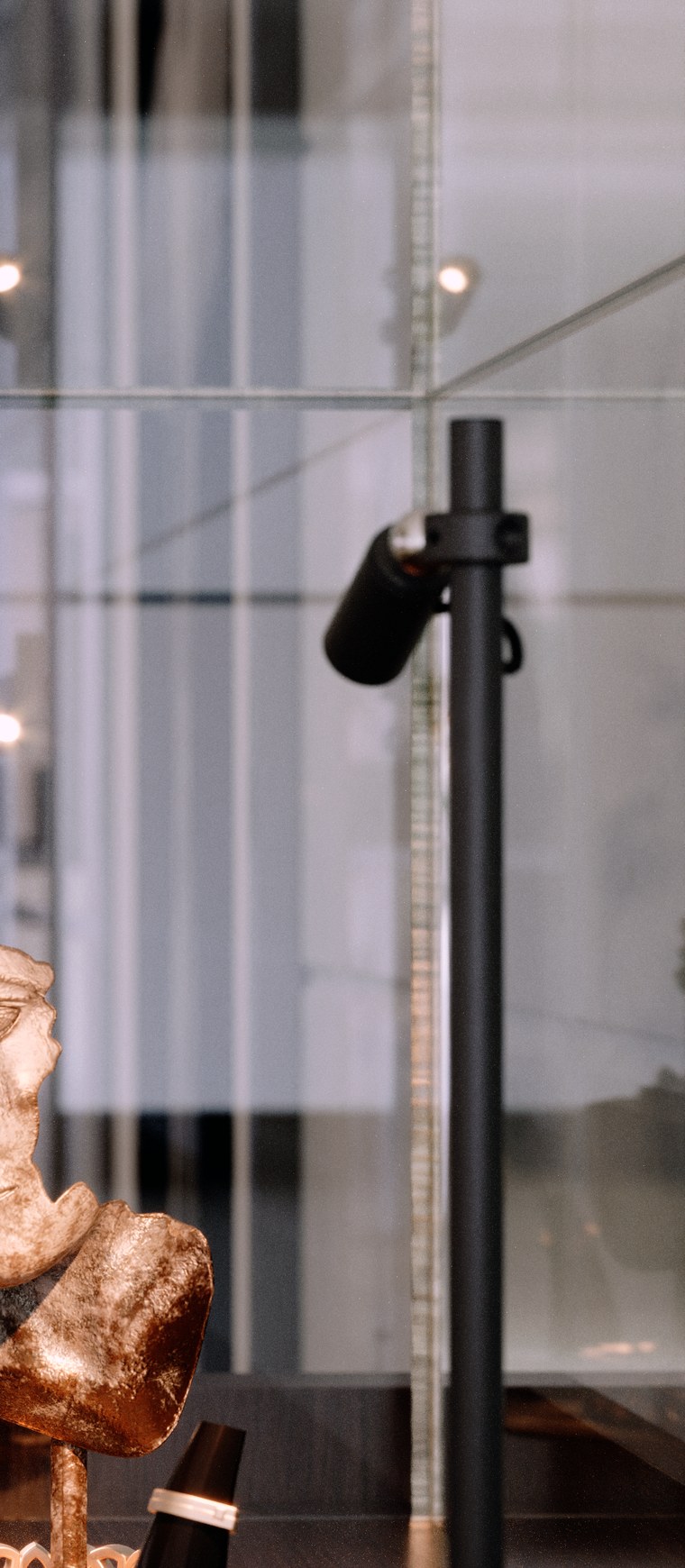

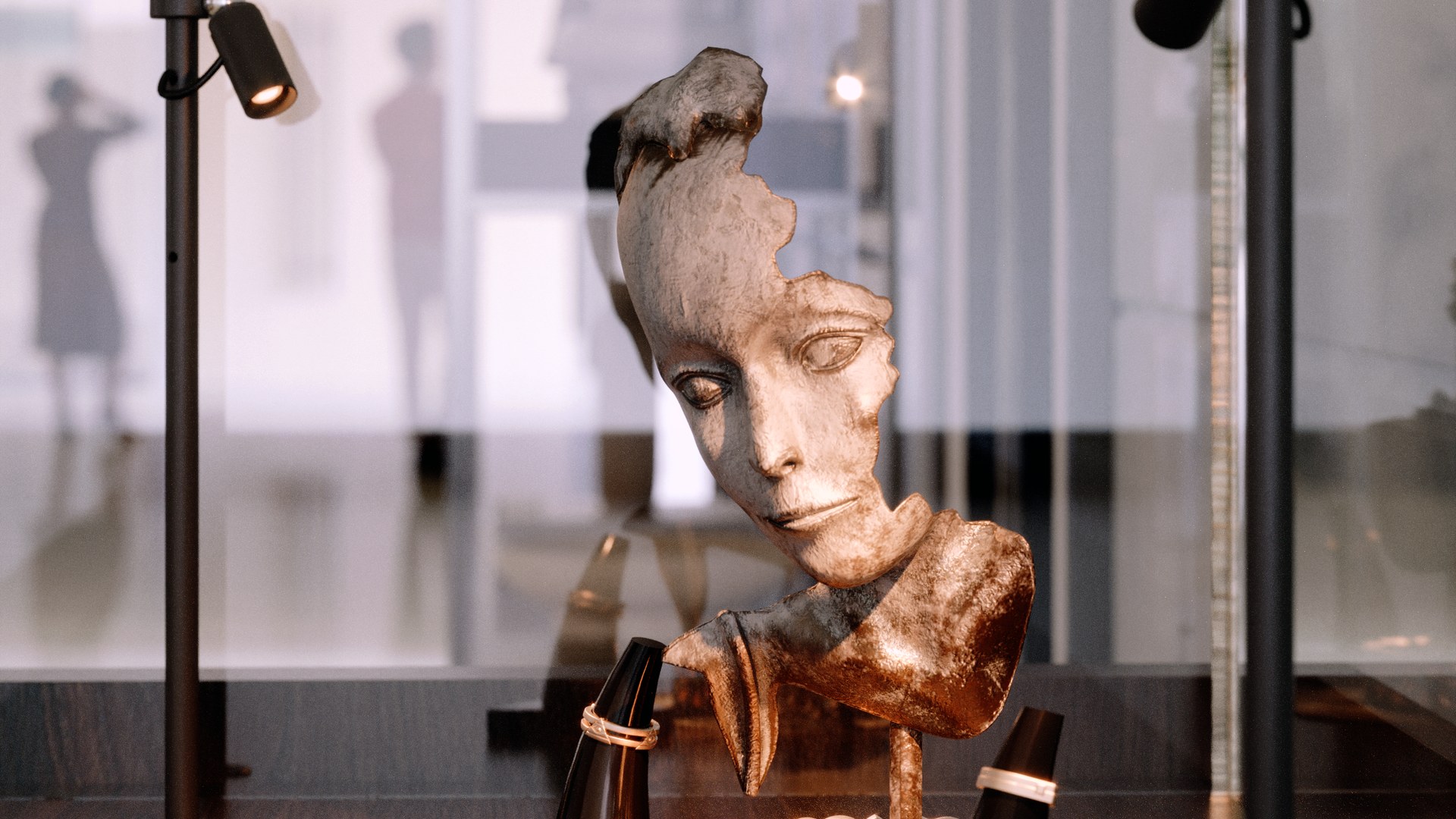

A EVIDENZA é um mini poste da Effect Lighting para criar pontos de destaque em vitrines, expositores e pequenos cenários. Tem 250 mm de altura padrão, haste de alumínio de 10 mm e uma cabeça óptica de 59 mm que gira em qualquer direção sobre uma esfera magnética, com LED Nichia de CRI 90 e lente de 10 mm de diâmetro.

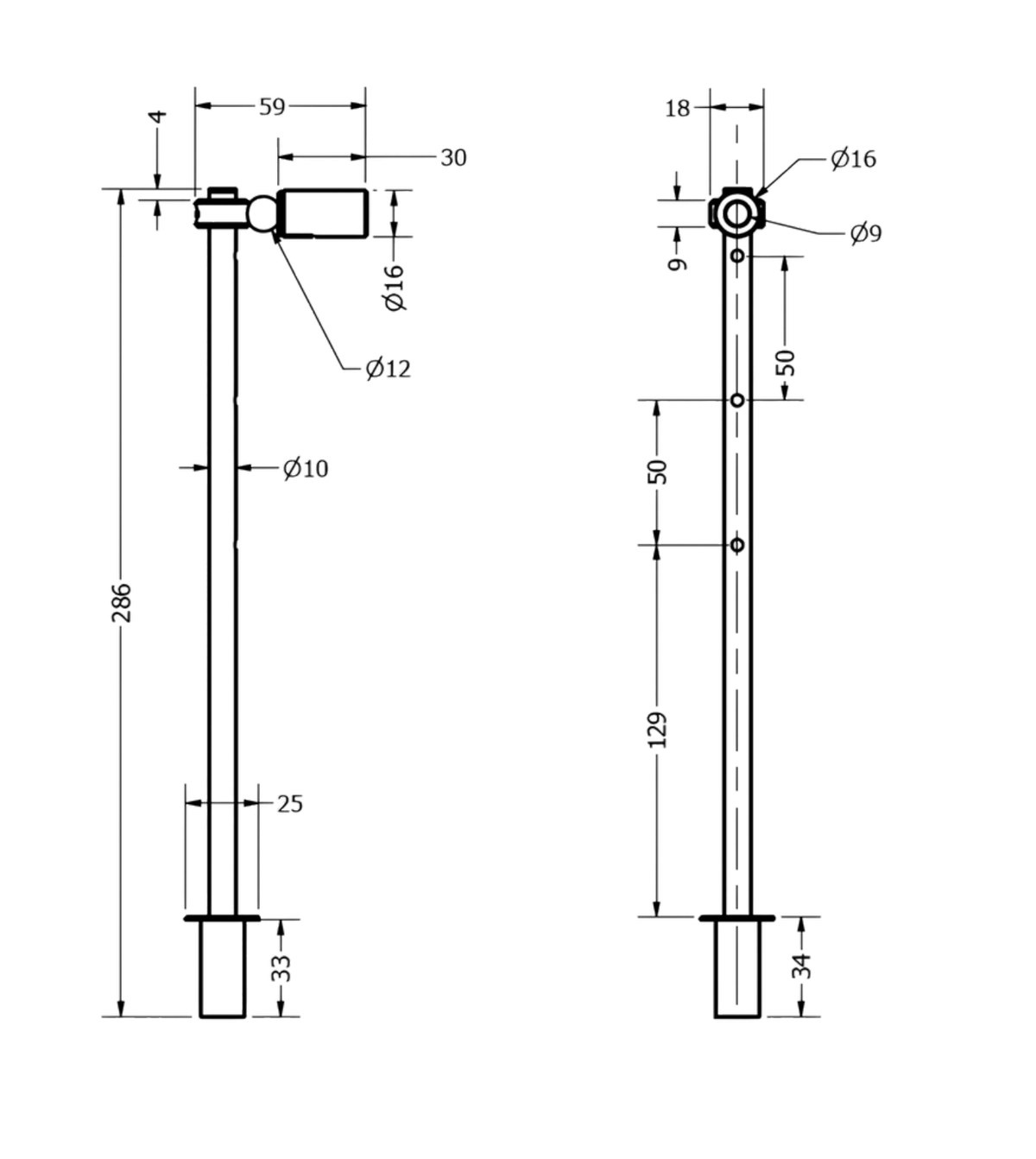

- Altura padrão
- 250 mm
- Haste
- tubo de alumínio de 10 mm de diâmetro, sobre base usinada
- Cabeça óptica
- tubo usinado de 59 mm de comprimento por 16 mm de diâmetro
- Articulação
- esfera magnética em anel de alumínio usinado, giro em qualquer direção
- Temperatura de cor
- 2700 K · 3000 K · 4000 K
- Fachos
- 28° · 47°
- Potência
- 2,9 W
- Fluxo médio
- 130 lm
- UGR
- <16
- CRI
- ≥90
- LED
- Nichia de alta potência, com lente de 10 mm de diâmetro
- Driver
- remoto
- Controles
- On-Off · Forward Phase · DALI 0-10V · Push-Dim
- Acabamentos
- preto · branco · cores especiais
- Personalização
- haste em outras alturas e formatos; spots adicionais no mesmo poste
ConstruçãoEstrutura em tubo de alumínio sobre base usinada. O spot se conecta ao poste por um anel de alumínio usinado que aloja uma esfera magnética: a esfera é a interface articulada entre cabeça e haste e permite giro em qualquer direção, sem parafuso de trava. A cabeça é um tubo usinado que recebe uma PCB com LED Nichia de alta potência e CRI 90, associado a uma lente de altíssimo desempenho de apenas 10 mm de diâmetro — responsável pela colimação precisa do facho num corpo tão compacto.
O que é a EVIDENZA?
A EVIDENZA é um mini poste da Effect Lighting para criar pontos de destaque em vitrines, expositores e pequenos cenários. Tem 250 mm de altura padrão e uma cabeça óptica que gira em qualquer direção sobre uma esfera magnética, para apontar a luz exatamente sobre o objeto exposto.
Qual a altura da EVIDENZA?
A altura padrão é de 250 mm. A haste pode ser produzida em outras alturas e em outros formatos conforme o projeto, e o mesmo poste admite spots adicionais.
Como o spot da EVIDENZA se articula?
O spot se conecta ao poste por um anel de alumínio usinado que aloja uma esfera magnética. Essa esfera é a interface articulada entre a cabeça e a haste: permite giro em qualquer direção para ajuste fino do facho, sem parafusos aparentes.
Quais são os fachos e a potência da EVIDENZA?
Os fachos são de 28° e 47°, com 2,9 W de potência e fluxo médio de 130 lm. A cabeça leva um LED Nichia de alta potência com CRI 90 e uma lente de altíssimo desempenho de apenas 10 mm de diâmetro, responsável pela colimação precisa do facho.
Quais acabamentos e temperaturas de cor a EVIDENZA tem?
Preto, branco e cores especiais. As temperaturas de cor são 2700 K, 3000 K e 4000 K.
A EVIDENZA é dimerizável?
Sim. O driver é remoto e os controles disponíveis são On-Off, Forward Phase, DALI 0-10V e Push-Dim.
evidenza.effect.ind.br

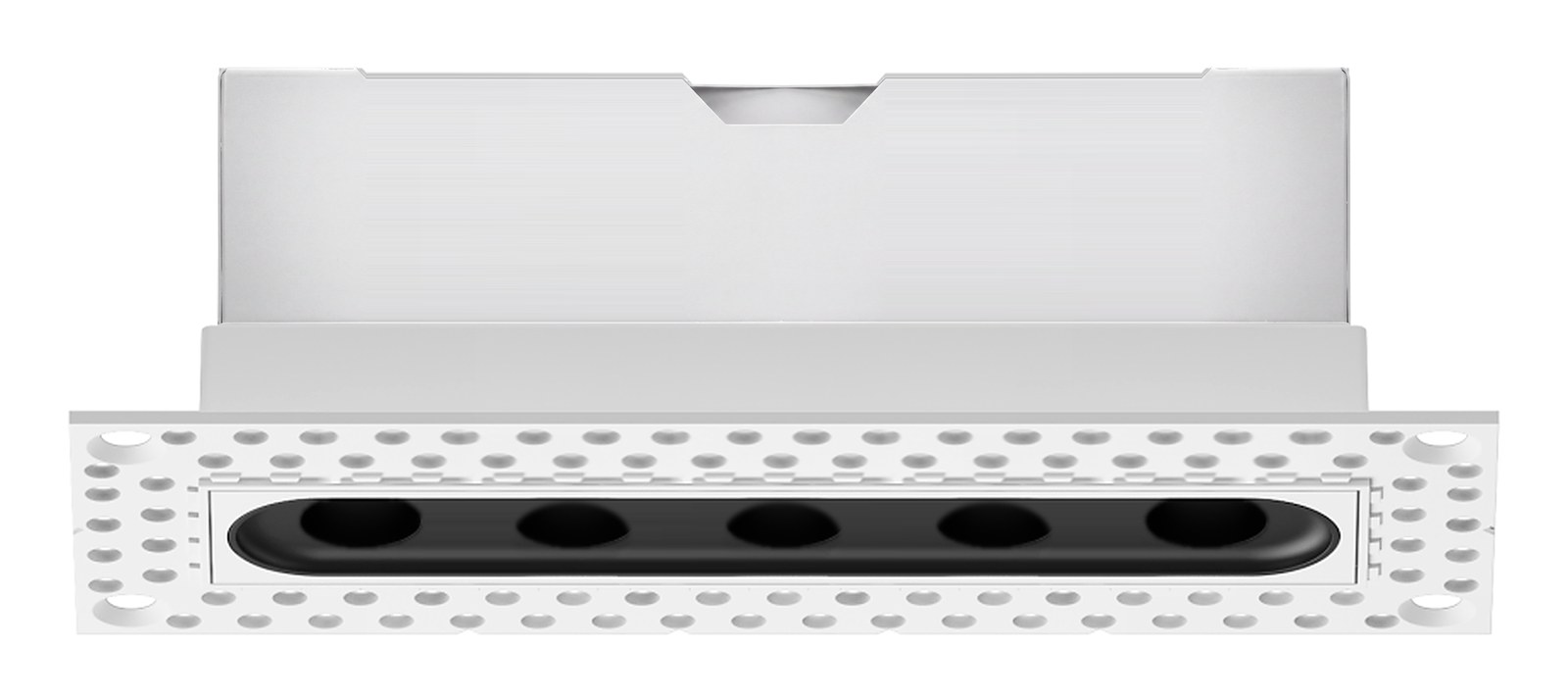

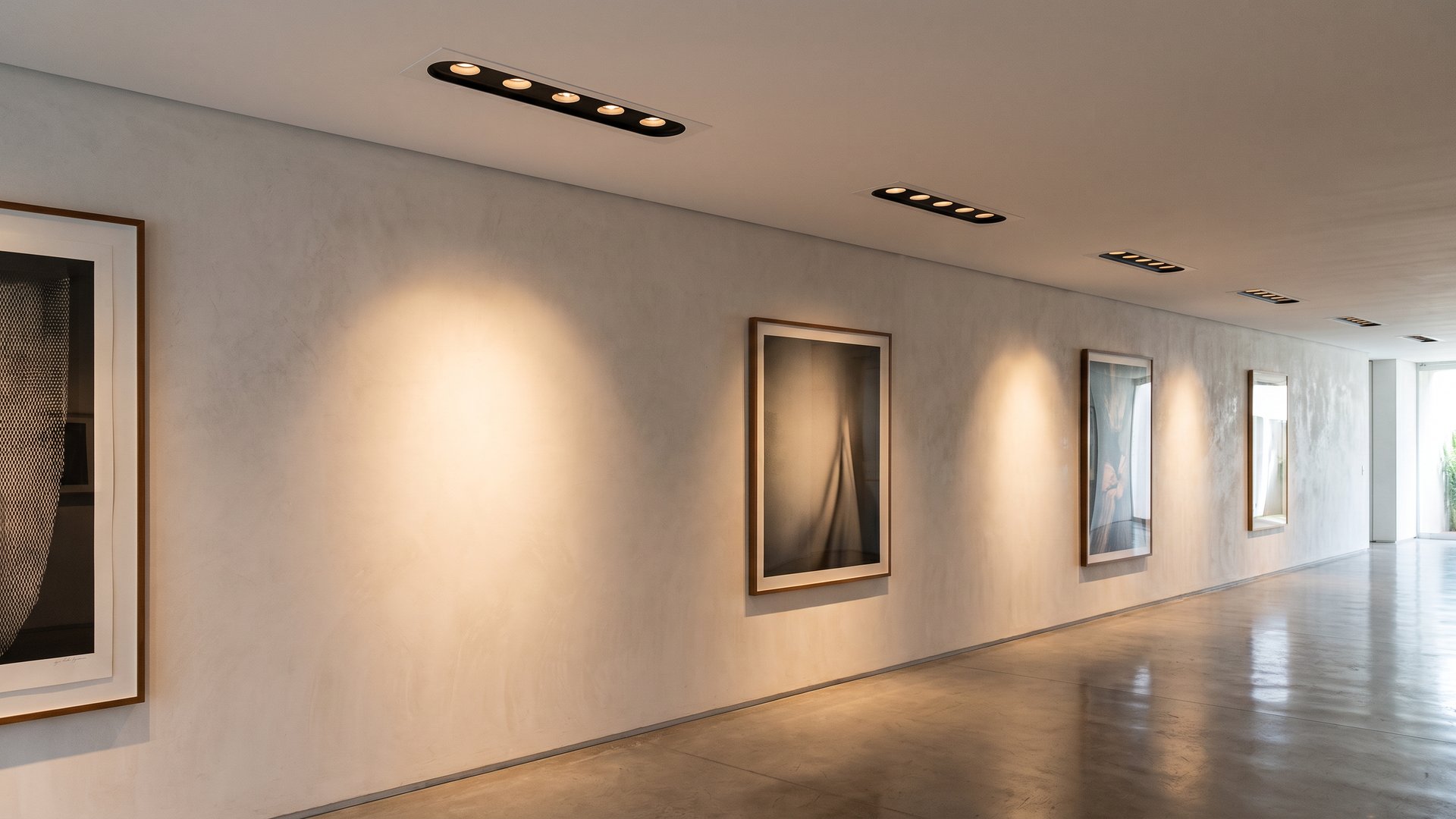

GRID MICRO — ficha técnica

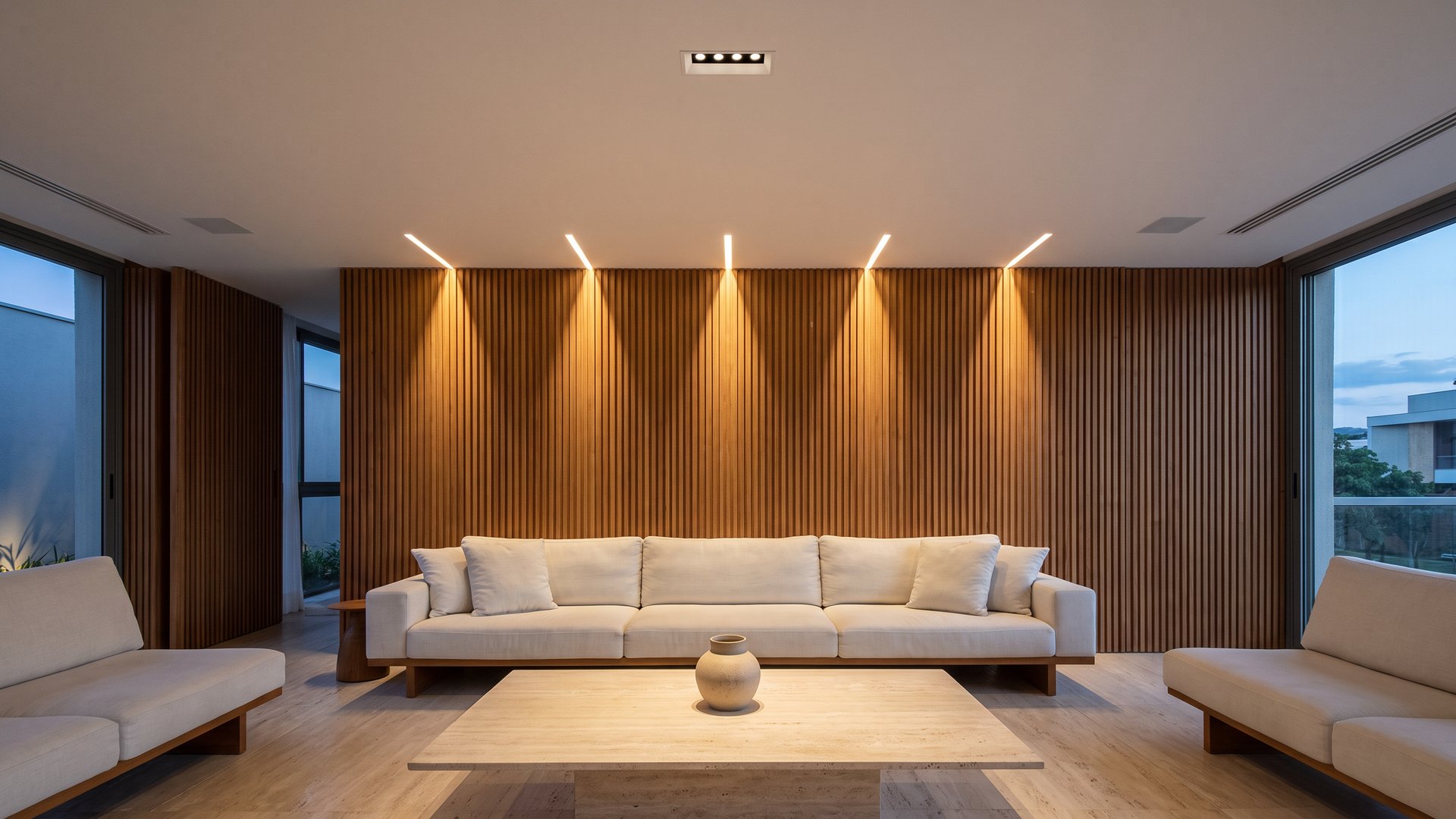

O GRID MICRO é um embutido linear No Frame da Effect Lighting. O suporte perfurado plaster-in recebe a massa e desaparece no forro; à vista fica só o módulo. São três tamanhos de módulo — 47, 97 e 187 mm — com 2, 5 e 10 focos, sempre no mesmo passo de 18 mm.
- Módulo
- 47 mm (2 focos) · 97 mm (5 focos) · 187 mm (10 focos)
- Fluxo luminoso
- 165lm · 415lm · 627lm
- Passo entre focos
- 18 mm, igual nas três versões
- Largura do suporte
- 42 mm
- Altura de embutimento
- 40 mm
- Cavidade por foco
- Ø 9,6 mm, com a fonte recuada
- Suporte
- plaster-in, chapa perfurada que ancora na massa
- Ótica
- lente individual por foco, encaixada por clipe
- Antiofuscamento
- barra preta fosca que complementa a fonte
- Corpo
- alumínio — abriga placa, driver e fiação
- Temperatura de cor
- 2700 K
- Versões
- No Frame ou com microborda
ConstruçãoCorpo em alumínio injetado — processo que permite geometrias internas mais complexas e paredes de refletor mais finas e precisas do que a extrusão, favorecendo o efeito darklight. Depois da injeção a peça passa por acabamento superficial, pintura e montagem, recebendo PCB, lente e máscara. As versões para forro de gesso acartonado contam com moldura de fixação específica, também em alumínio injetado. O suporte plaster-in é uma chapa perfurada que ancora na massa e desaparece no forro: à vista fica só o módulo, sem aba aparente.
O que é o GRID MICRO?
O GRID MICRO é um embutido linear No Frame da Effect Lighting. O suporte perfurado recebe a massa e desaparece no forro, de modo que à vista fica só o módulo, sem aba aparente e sem sombra de acabamento.

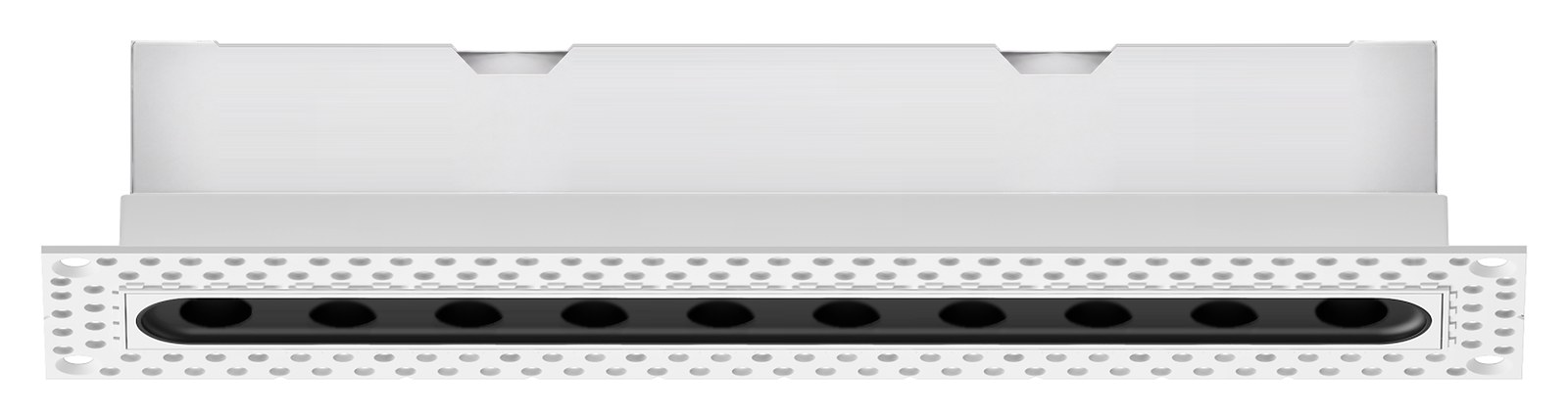

Quais são os comprimentos do GRID MICRO?
Três: o módulo tem 47 mm com 2 focos, 97 mm com 5 focos e 187 mm com 10 focos. O passo entre focos é de 18 mm nas três versões — é o módulo que define a linha.
Quais as medidas de embutimento do GRID MICRO?
O suporte No Frame tem 42 mm de largura e a altura de embutimento é de 40 mm, iguais nos três comprimentos.
Como o GRID MICRO evita o ofuscamento?
Cada foco é uma cavidade de Ø 9,6 mm com a fonte recuada, apoiada numa barra antiofuscante preta fosca que afunda o emissor. Você vê a luz, não o LED.
Existe versão do GRID MICRO com microborda?
Sim. Além da versão No Frame, o GRID MICRO também é fornecido com microborda.
Qual a temperatura de cor do GRID MICRO?
2700 K, a luz quente de hospitalidade na assinatura Effect.
gridmicro.effect.ind.br
HALO — ficha técnica

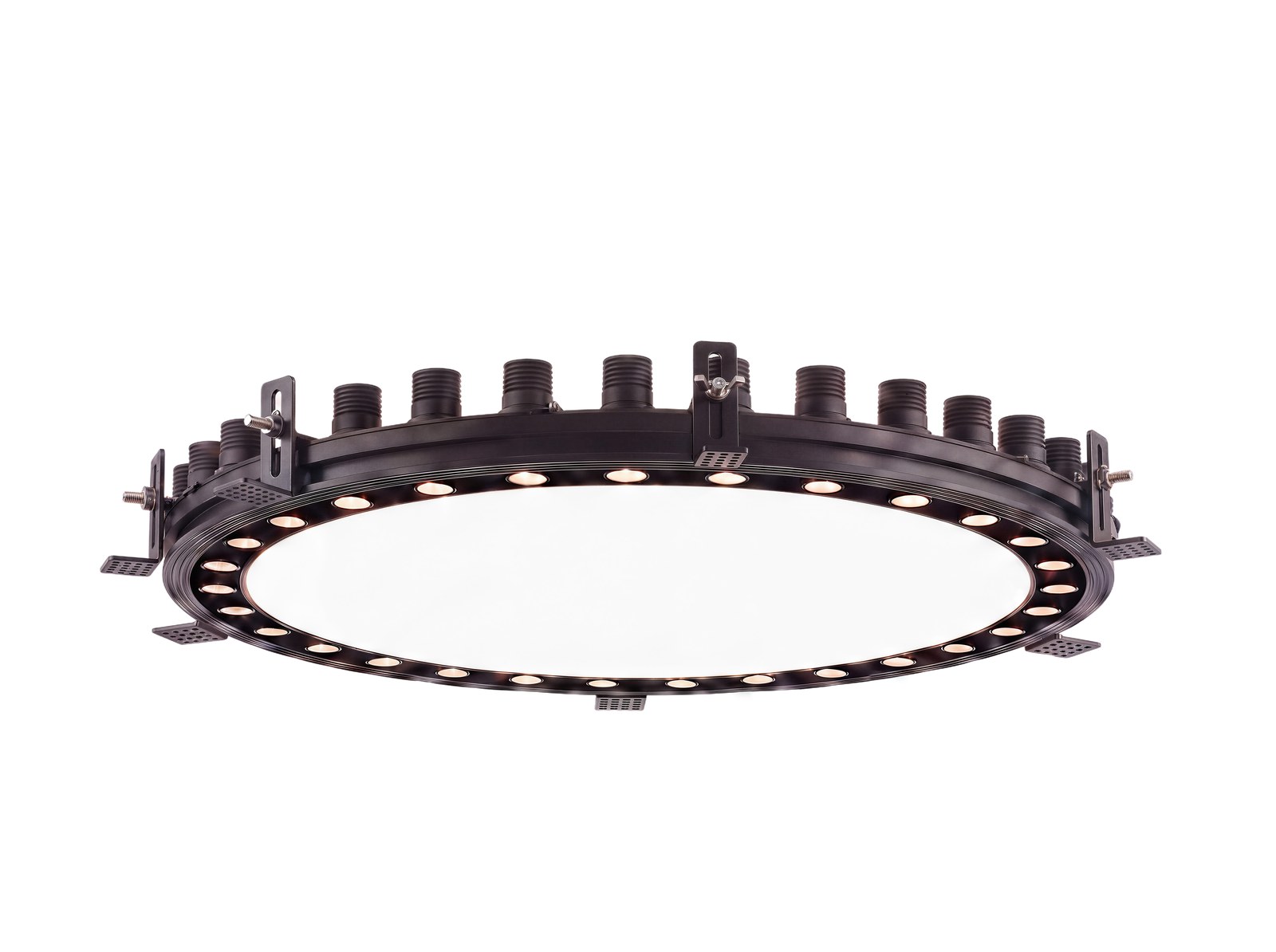

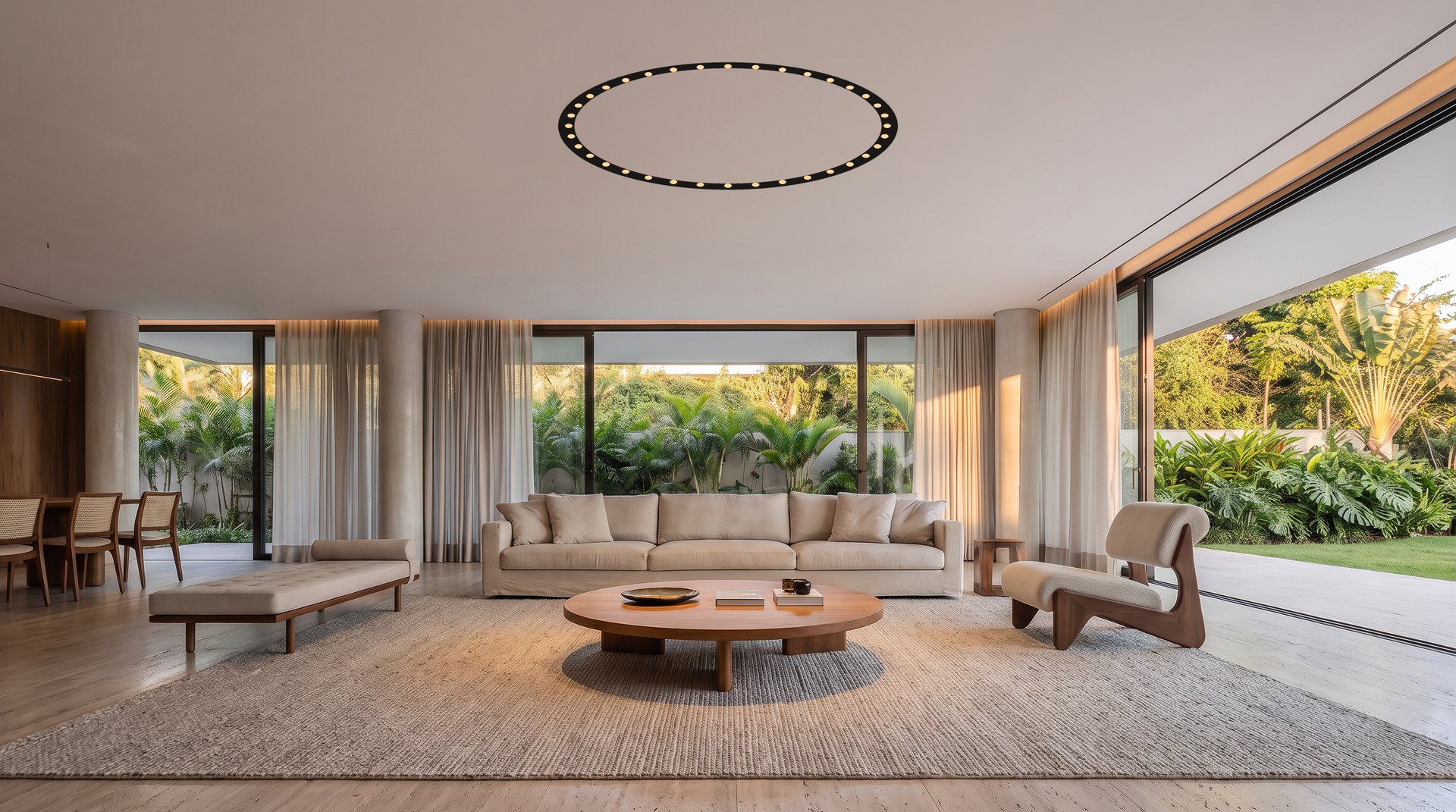

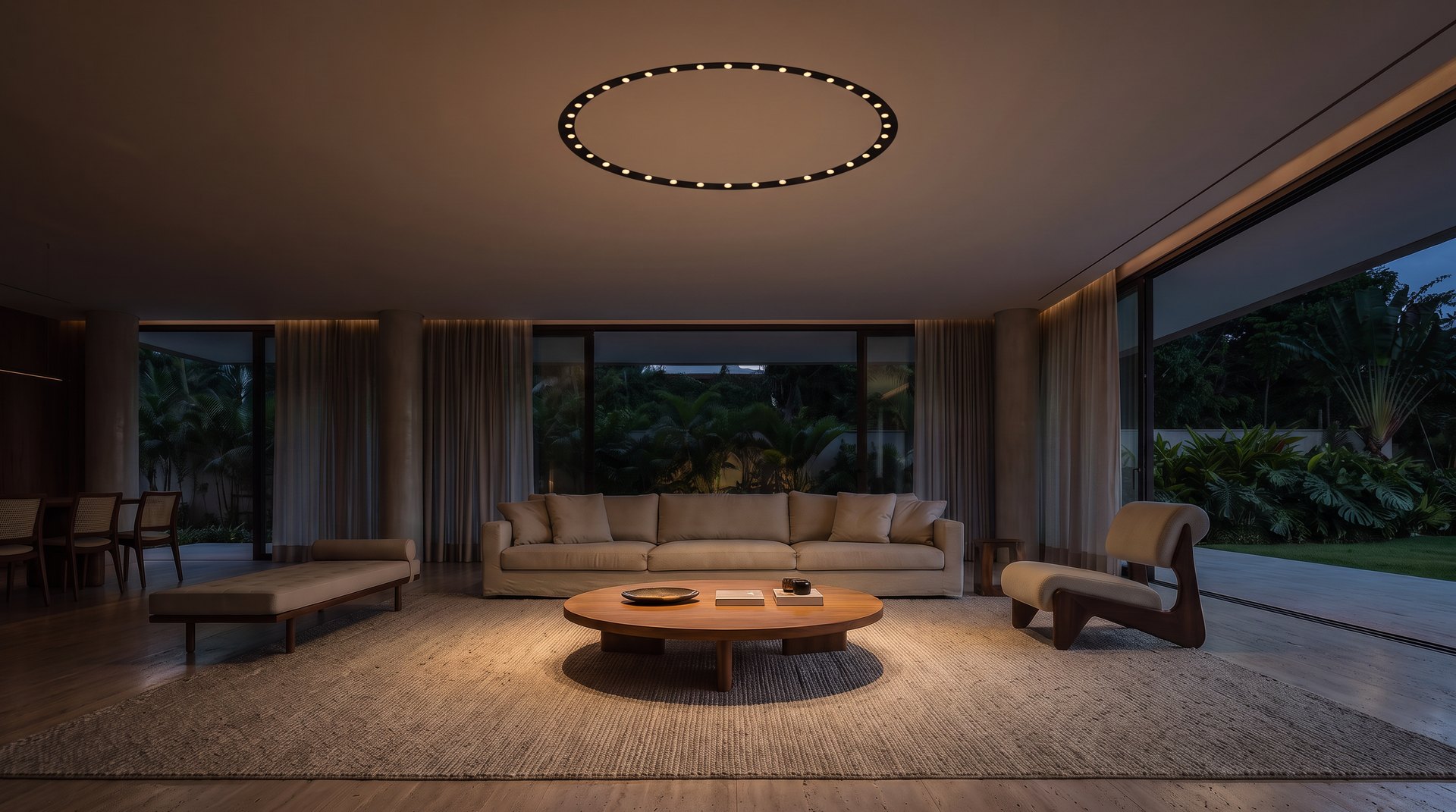

O HALO é um anel de luz embutido trimless desenvolvido e produzido pela Effect Lighting: o corpo desaparece no forro e à vista fica somente o círculo de luz no frame. Disponível em três diâmetros — Ø 300, Ø 600 e Ø 900 mm — com 12, 24 e 36 módulos.

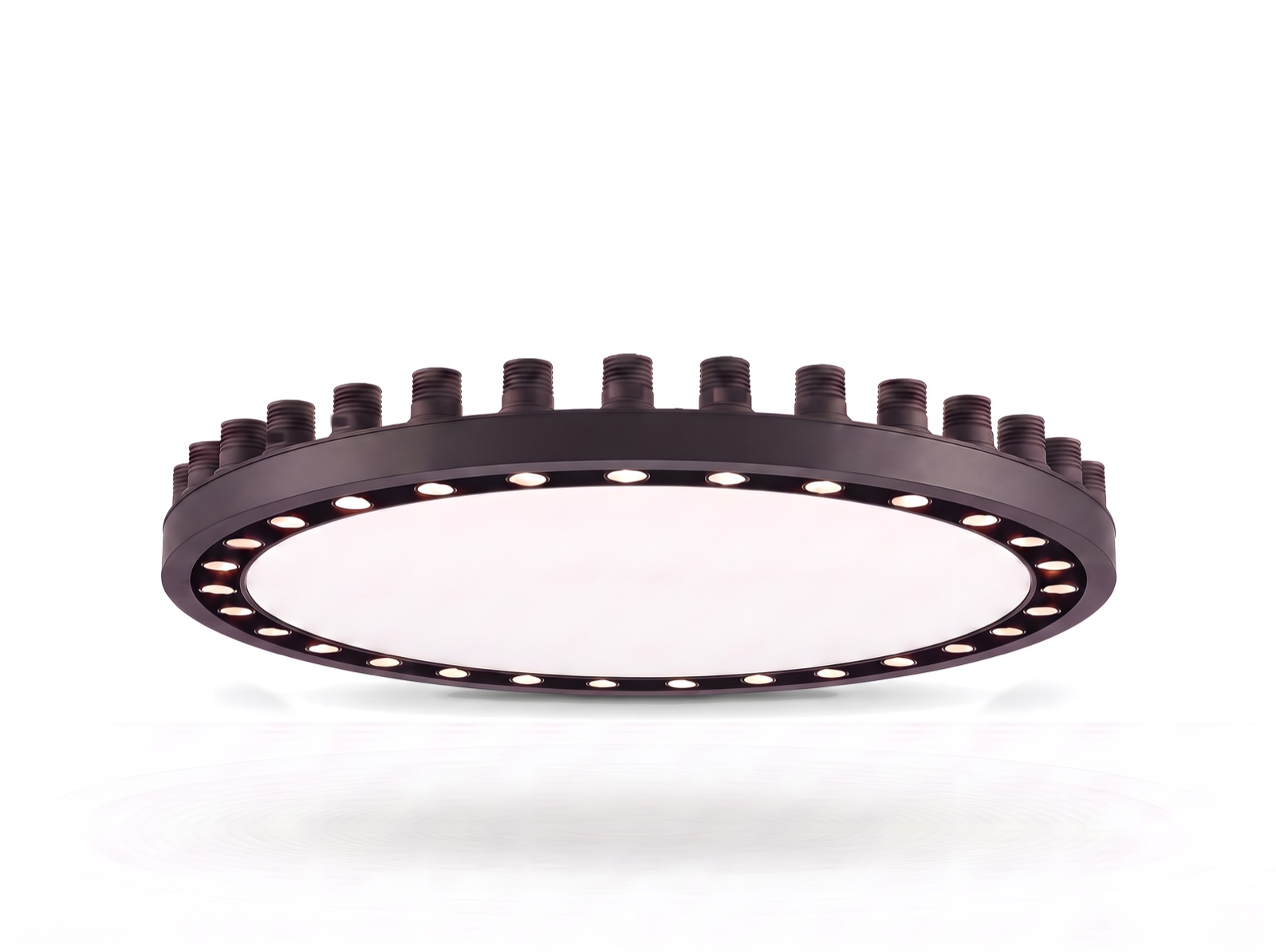

- Diâmetros
- Ø 300 mm · Ø 600 mm · Ø 900 mm
- Módulos
- 12 (Ø 300) · 24 (Ø 600) · 36 (Ø 900)
- Passo entre módulos
- 78,5 mm
- Altura de embutimento
- 64,5 mm
- Nicho no forro
- diâmetro nominal + 15 mm
- Temperatura de cor
- 2700K · 3000K
- IRC
- ≥90
- UGR
- >19
- Fachos
- 10° · 36°
- Potência
- 24W · 48W · 72W
- Fluxo luminoso
- 1570lm · 3080lm · 4580lm
- Driver
- remoto
- Controles
- ON-OFF · Forward Phase · DALI · 0-10V · Push-Dim
- Aro
- alumínio, 40 mm
- Acabamento
- preto
ConstruçãoA estrutura externa é fabricada em chapa de alumínio cortada a laser, soldada a perfis de alumínio extrudados e calandrados — curvados mecanicamente até formar o anel — que compõem o interior enegrecido do halo, reforçando o contraste entre o aro escuro e os pontos de luz. Esse fundo tem furação ao longo de todo o perímetro, onde os módulos de spot se encaixam por sistema magnético: posicionar e reposicionar não pede ferramenta. O aro é preso ao forro por suportes de alumínio perfurados, e uma chapa central fixada por pinos que giram e travam dá acesso interno ao driver e à fiação sem desmontar o conjunto.
O que é o HALO?
O HALO é um anel de luz embutido trimless desenvolvido e produzido pela Effect Lighting. O corpo desaparece no forro e à vista fica somente o círculo de luz no frame. Disponível em três diâmetros: Ø 300, Ø 600 e Ø 900 mm.
Quantos módulos tem cada diâmetro do HALO?
O Ø 300 tem 12 módulos, o Ø 600 tem 24 e o Ø 900 tem 36. O passo entre módulos é sempre de 78,5 mm, o que mantém o mesmo espaçamento de luz nos três tamanhos.
Que nicho o forro precisa ter para embutir o HALO?
O nicho é o diâmetro nominal mais 15 mm: Ø 315 mm para o HALO 300, Ø 615 mm para o 600 e Ø 915 mm para o 900. A altura de embutimento é de 64,5 mm.
Em quais temperaturas de cor o HALO é fornecido?
Em 2700K e 3000K, ambas com IRC ≥90.
O HALO pode ser dimerizado?
Sim. O driver é remoto e os controles disponíveis são ON-OFF, Forward Phase, DALI, 0-10V e Push-Dim.
Quais são os fachos e as potências do HALO?
Os fachos são de 10° e 36°. As potências são de 24W, 48W e 72W, conforme o diâmetro.
halo.effect.ind.br

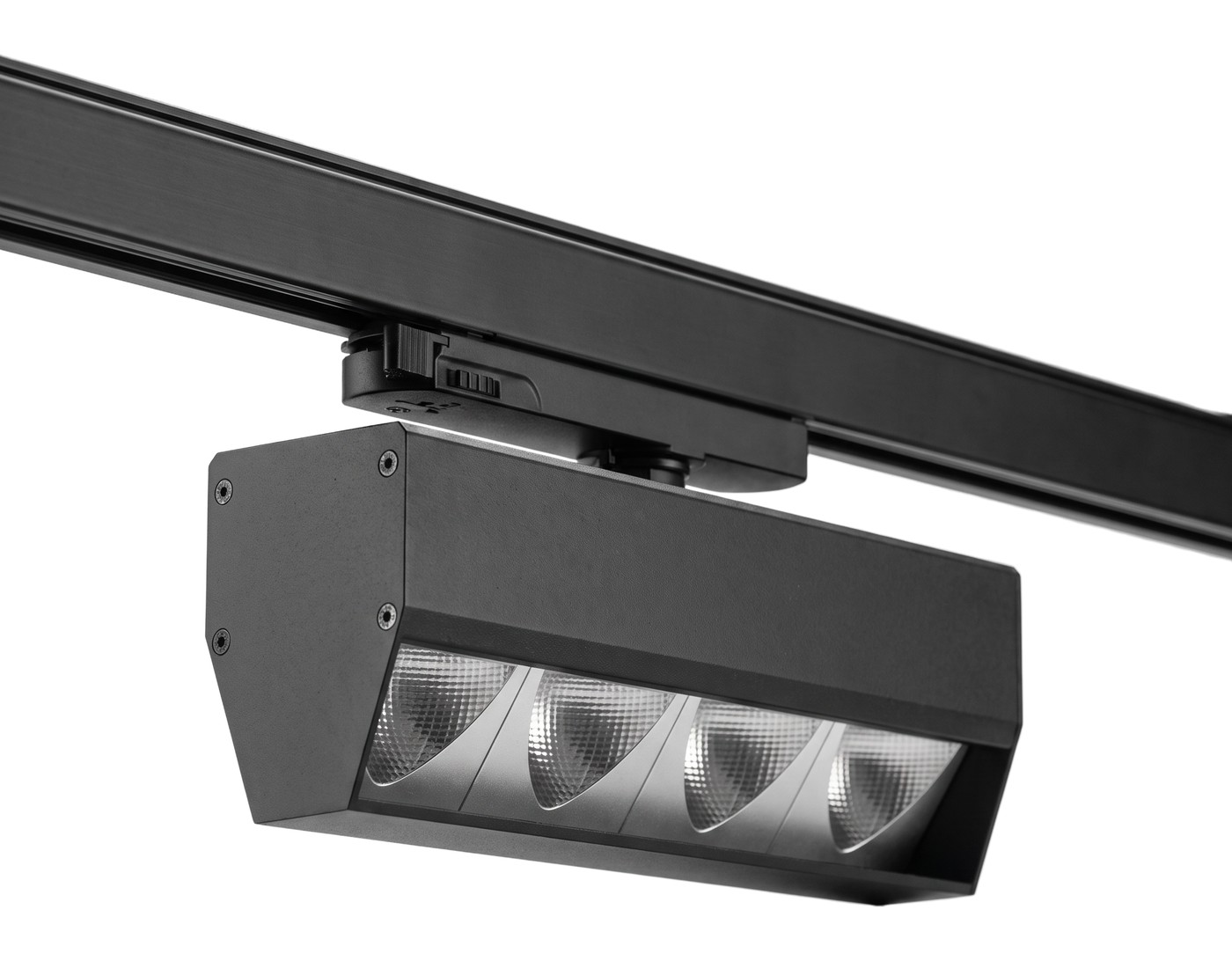

ORIS — ficha técnica
A ORIS é uma luminária Wall Washer da Effect Lighting, com quatro células alinhadas em um único corpo de alumínio. Cada célula tem o seu emissor e um refletor facetado e recuado, de modo que se vê a superfície iluminada com baixo ofuscamento. Pode ser aplicada como embutir, sobrepor ou em trilho eletrificado.
- Versões
- 2 Focos · 4 Focos
- Temperatura de cor
- 2700K · 3000K
- Fachos/distribuições
- A · B · C · D
- Potência
- 15W · 30W
- Fluxo luminoso
- 1410lm · 3170lm
- Comprimento
- Embutir 165mm · 285mm | Trilho 125mm · 245mm
- UGR
- <19
- IRC
- ≥90
- Driver
- Remoto
- Controles
- ON-OFF · Forward Phase · DALI · 0-10V · Push-Dim
- Instalação
- Embutir · Sobrepor · Trilho
- Acabamentos
- Preto · Branco
ConstruçãoCorpo em perfil de alumínio extrudado com pintura eletrostática a pó, o que garante resistência mecânica, planicidade das faces ópticas e acabamento durável. Cada ponto de luz recebe um COB (Chip on Board) de alto rendimento — tecnologia que concentra múltiplos chips LED num único substrato, resultando numa fonte mais compacta, homogênea e com melhor gestão térmica do que arranjos de LEDs individuais. Por ser uma óptica indireta, a luz é direcionada e refletida internamente antes de sair pela abertura: é esse desenho, e não a ausência de brilho, que garante aproveitamento luminoso superior a 95% com baixo ofuscamento.
O que é a ORIS?
A ORIS é uma luminária Wall Washer da Effect Lighting, com quatro células alinhadas em um único corpo de alumínio. Cada célula tem o seu emissor e um refletor facetado e recuado, de modo que se vê a superfície iluminada com baixo ofuscamento.
Como a ORIS é instalada?
Pode ser aplicada como embutir, sobrepor ou em trilho eletrificado. A cabeça é basculante sobre o adaptador de trilho, com giro de 355°, então a mira vai onde o projeto pede.
Quais versões a ORIS tem?
Duas: a 2F, de duas células, com 165 mm, 15W e 1410lm; e a 4F, de quatro células, com 285 mm, 30W e 3170lm. As duas têm as mesmas quatro distribuições e o mesmo passo de 60 mm entre células.
Quantas distribuições fotométricas a ORIS tem?

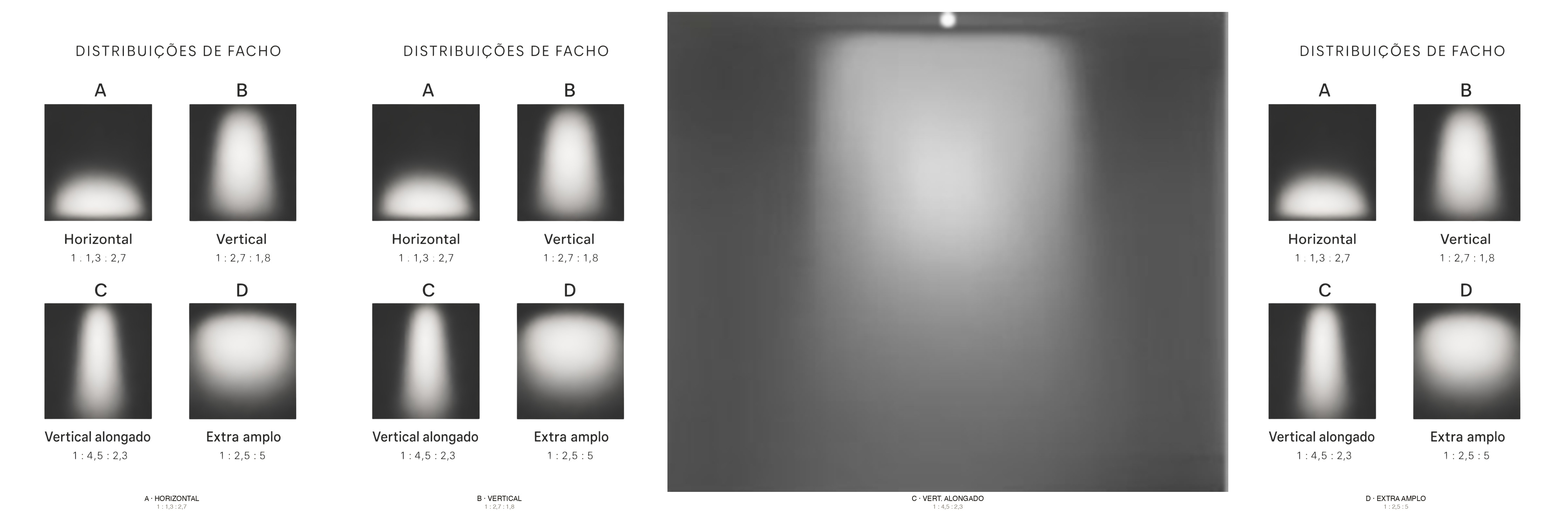

Quatro: A, horizontal, para prateleira; B, vertical, para parede interna; C, vertical alongado, para parede alta; e D, extra amplo, para parede larga. É a mesma peça em quatro formas de lavar a superfície.

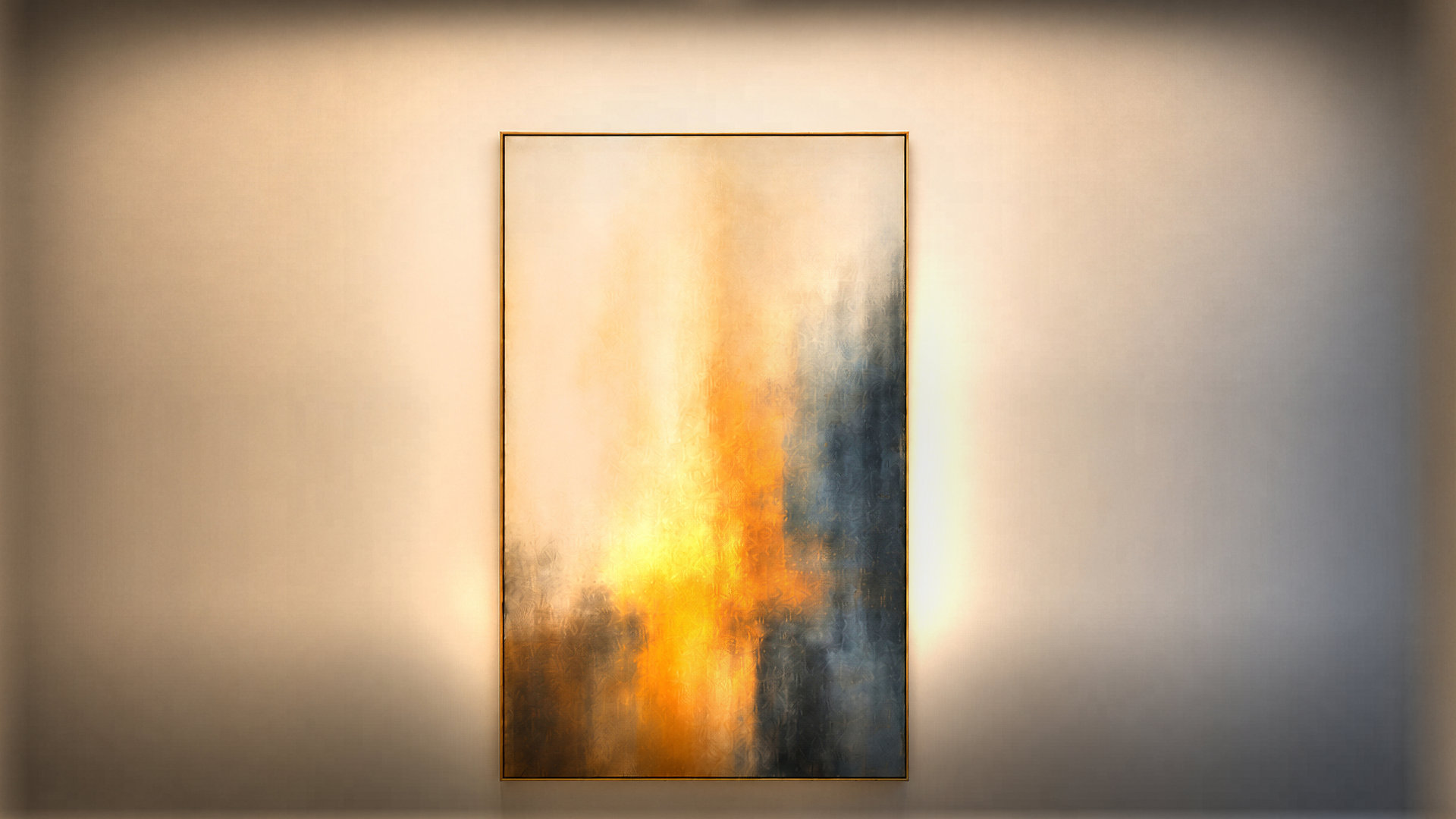

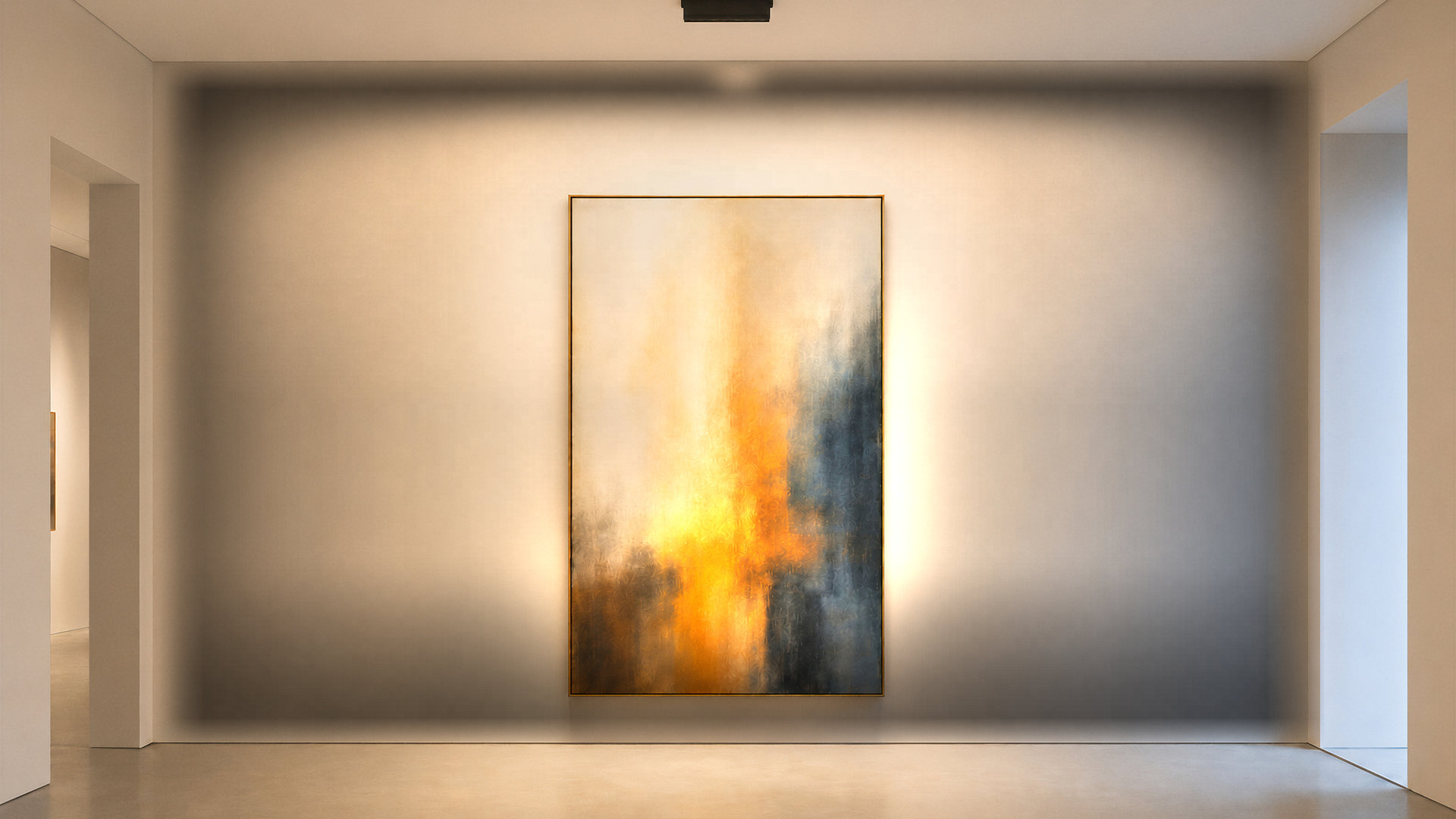

A ORIS serve para banho de parede?
Sim. A ótica é assimétrica, com abertura de aproximadamente 73° e todo o fluxo de um lado da vertical. É o que acende a parede de ponta a ponta, sem emenda e sem sombra.
É possível abrir a ORIS para manutenção?
Sim. As tampas das duas extremidades são aparafusadas e removíveis, e o conjunto de refletores fica num suporte óptico que sai como peça única.
oris.effect.ind.br

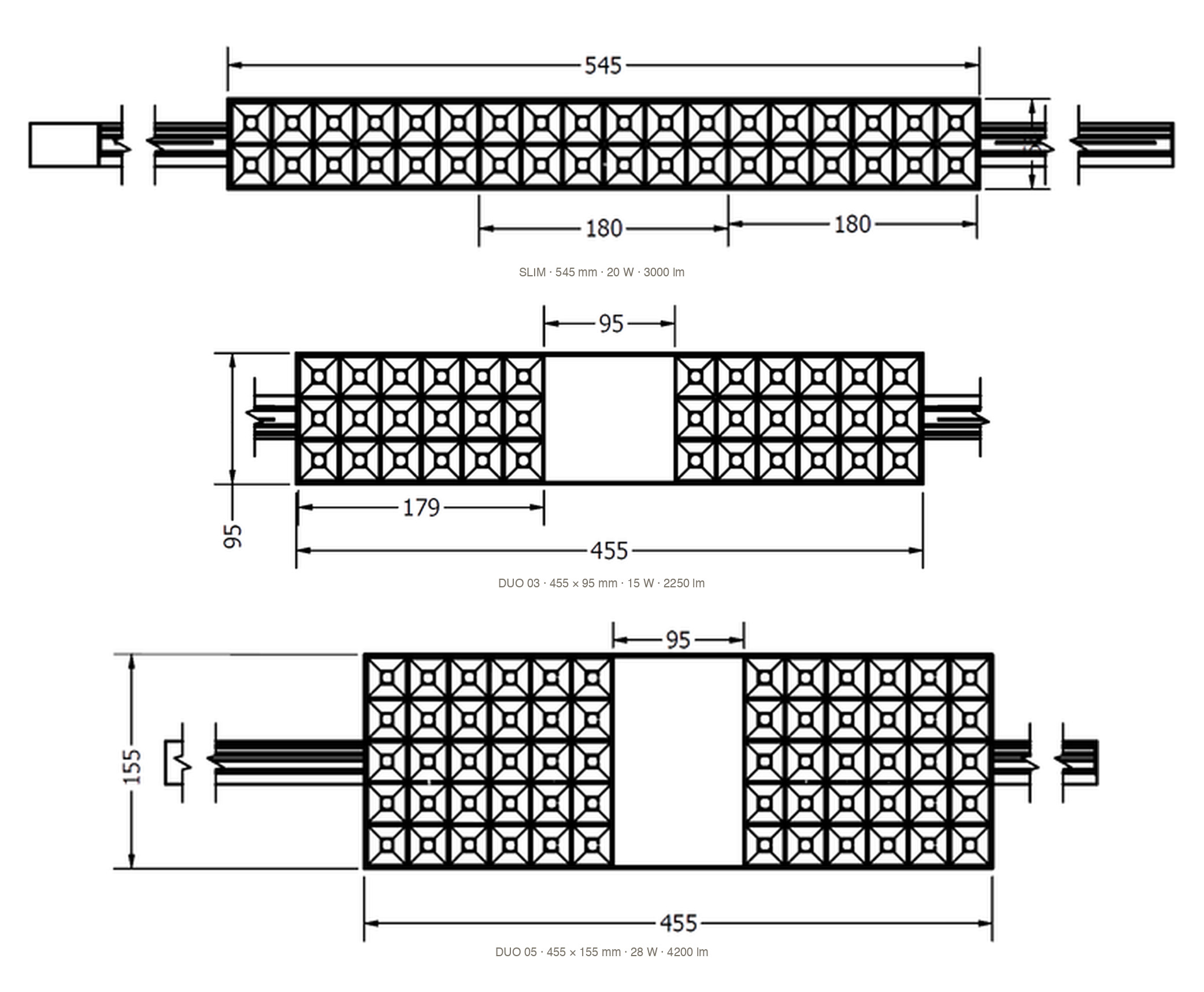

ATLAS — ficha técnica

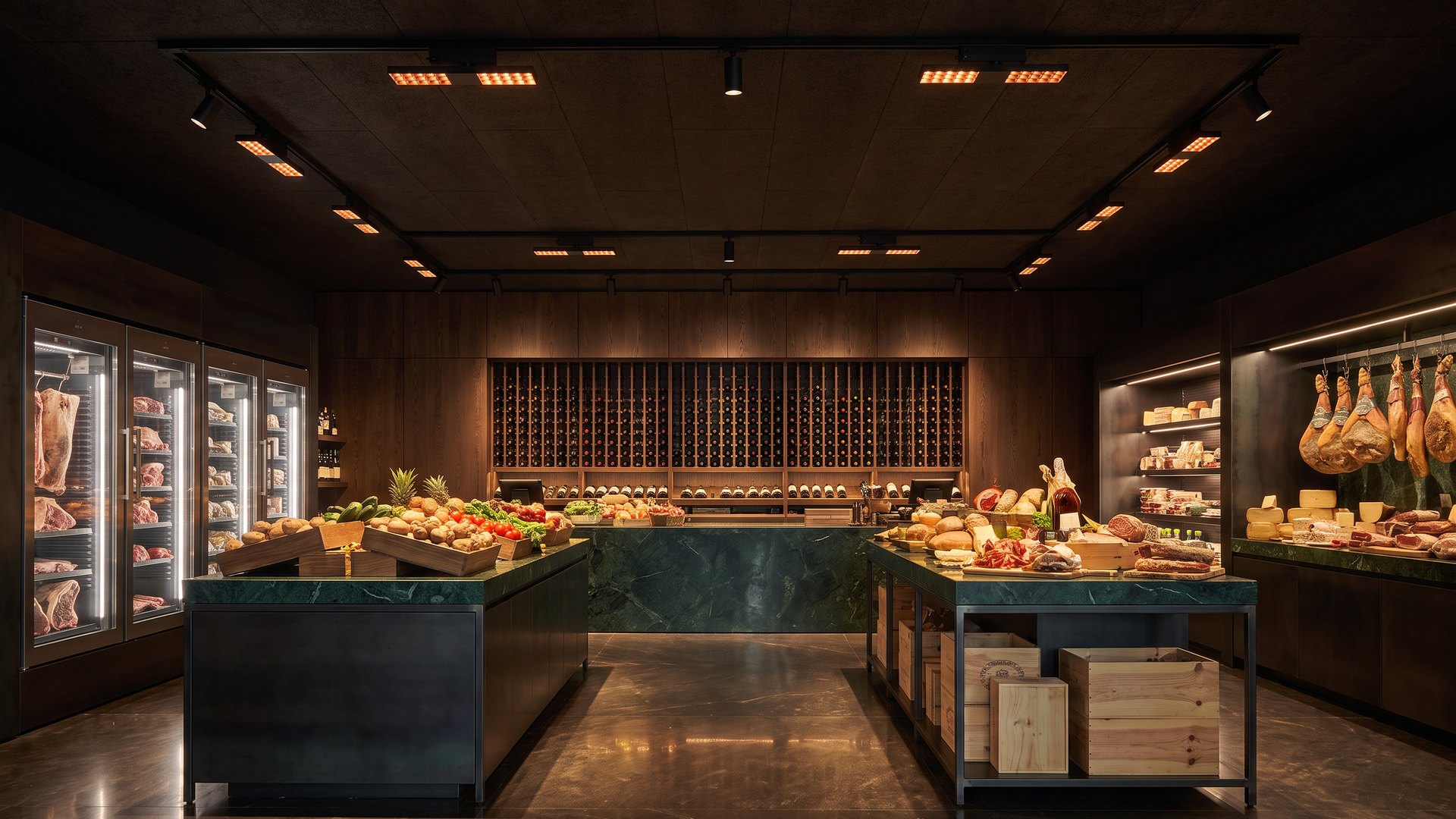

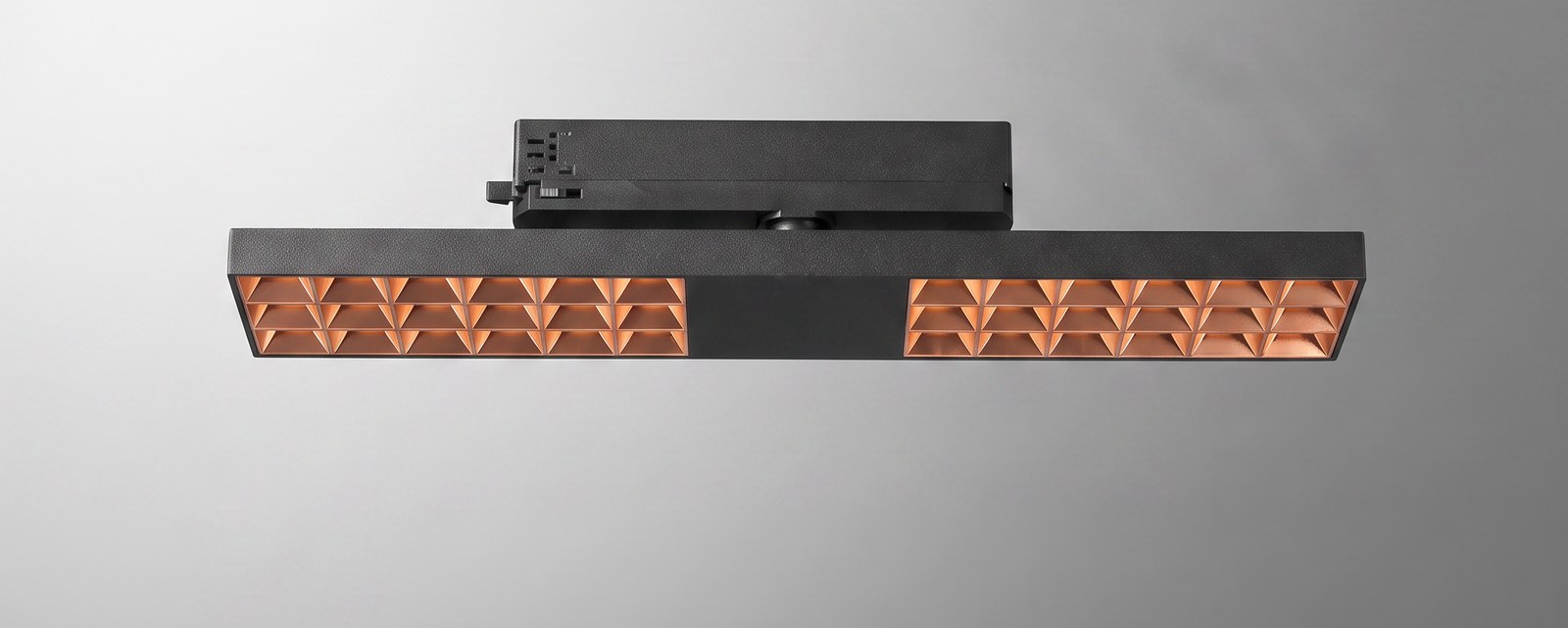

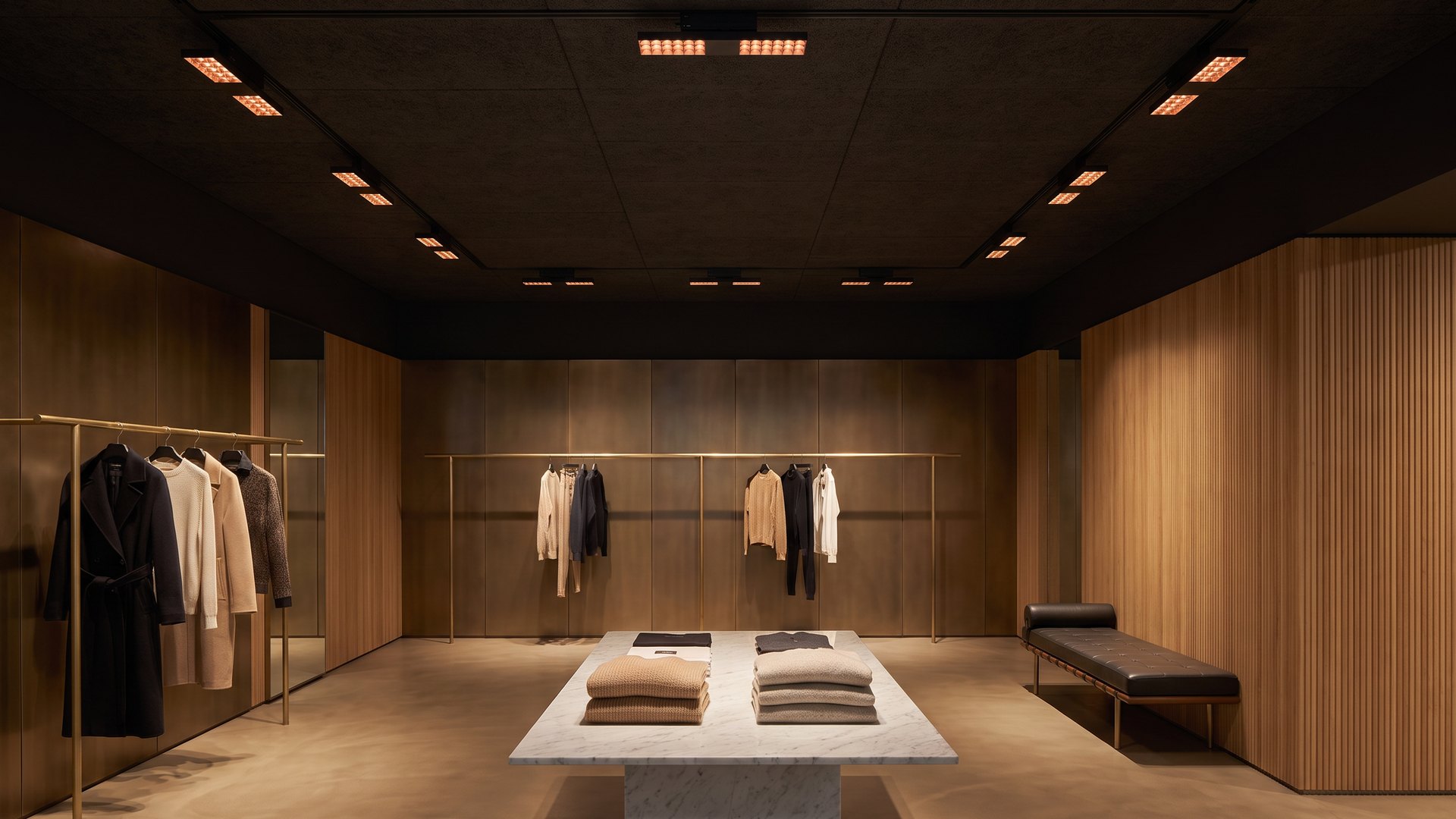

A ATLAS é uma luminária de trilho da Effect Lighting com grade de células antiofuscante: cada foco fica no fundo de um cone tronco-piramidal espelhado, de modo que da linha de visão normal não se encontra a fonte, só a luz que ela entrega. São 36 ou 60 focos, num corpo de 455 mm com apenas 22 mm de altura.
- Focos
- 36 em dois blocos de 6 × 3 · 60 em dois blocos de 6 × 5
- Corpo — 36 focos
- 455 × 95 mm
- Corpo — 60 focos
- 455 × 155 mm
- Altura do corpo
- 22 mm
- Altura total
- 86 mm com o adaptador de trilho
- Fluxo luminoso
- 2200lm · 3000lm · 3000lm
- Fachos
- 60° · 80°
- Rotação
- 350°
- Célula
- cone tronco-piramidal de quatro paredes espelhadas
- Emissor
- chip plano no fundo da célula, sem domo
- Acabamentos
- branco com refletor prata · preto texturizado com refletor cobre
- Pintura
- microtexturizada, fosca ao toque e à vista
- Instalação
- trilho eletrificado, adaptador integrado ao dorso
ConstruçãoPerfil de alumínio extrudado já desenhado para receber a PCB, seguida da montagem das lentes — em aberturas de 60° ou 80° — e, por fim, da máscara de acabamento que oculta a fonte da linha de visão direta. É essa sequência construtiva (extrusão → PCB → lente → máscara) que permite à ATLAS conciliar baixa altura de perfil com controle rigoroso do ofuscamento, com aproveitamento luminoso de 90% e eficiência óptica geral acima de 95%. O ofuscamento é ainda controlado por um ângulo de corte confortável de 30°.
O que é a ATLAS?
A ATLAS é uma luminária de trilho da Effect Lighting com grade de células antiofuscante. Cada foco fica no fundo de um cone tronco-piramidal espelhado: da linha de visão normal você não encontra a fonte, só a luz que ela entrega.
Quantos focos tem a ATLAS?
Três configurações. Duas de corpo duplo, com 455 mm de comprimento: 36 focos em dois blocos de 6 × 3, num corpo de 95 × 455 mm; e 60 focos em dois blocos de 6 × 5, num corpo de 155 × 455 mm. E uma de perfil linear único, de 65 × 545 mm. Em todas, o adaptador de trilho fica recolhido no vão central.
Qual a altura da ATLAS?
O corpo tem 22 mm de altura — perfil baixo, que marca o trilho sem avançar sobre o ambiente. A altura total, já com o adaptador de trilho, é de 86 mm.
Quais são os fachos e a rotação da ATLAS?
Os fachos são de 60° e 80°, com rotação de 350°.
Quais acabamentos a ATLAS tem?
Branco com refletor prata e preto texturizado com refletor cobre. A pintura é microtexturizada, fosca ao toque e à vista, para o corpo não devolver reflexo ao ambiente.
Como a ATLAS é instalada?
Em trilho eletrificado. O adaptador é integrado ao dorso da peça: entra, sai e muda de posição sem obra.
atlas.effect.ind.br

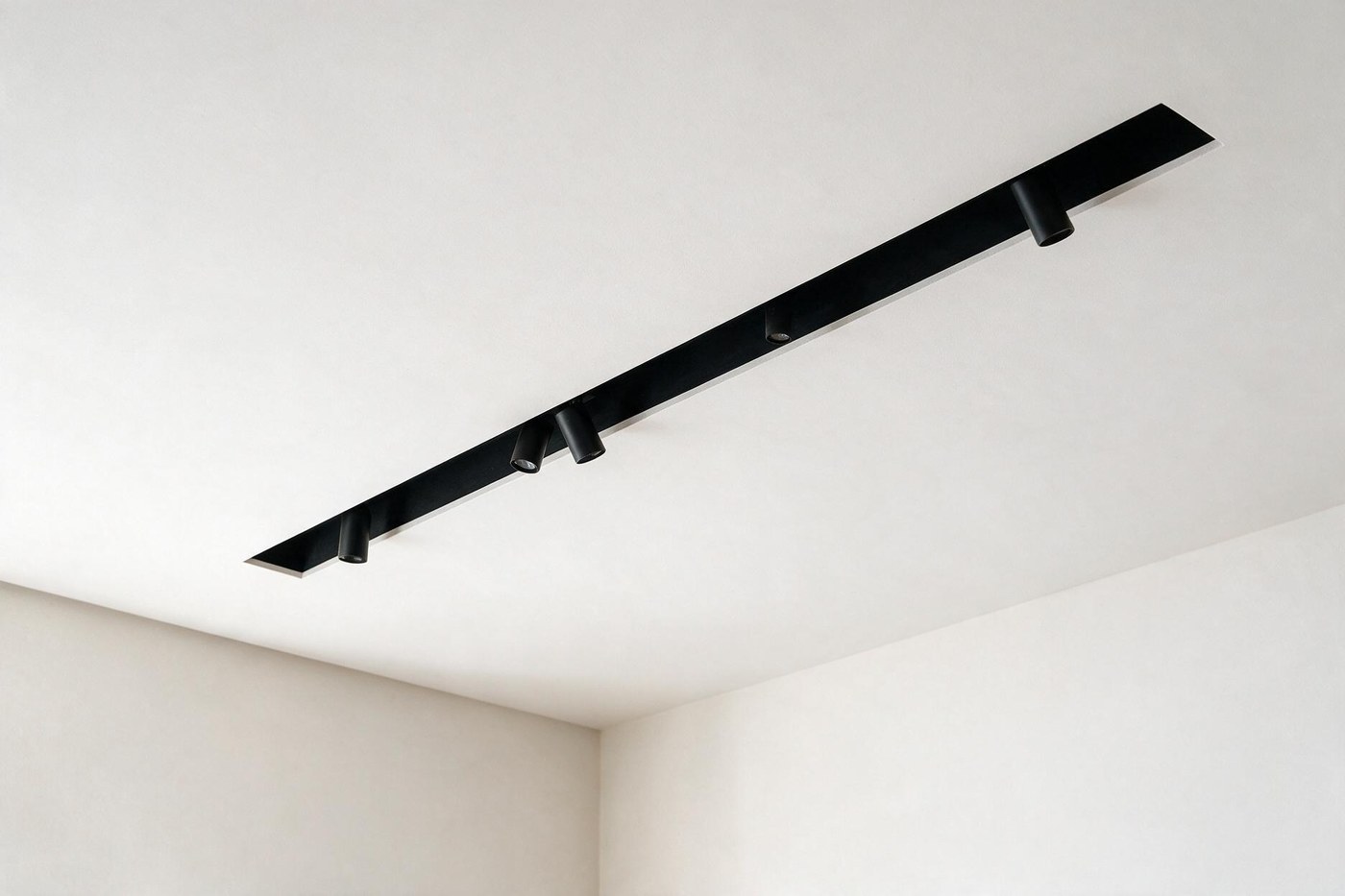

AXIS — ficha técnica

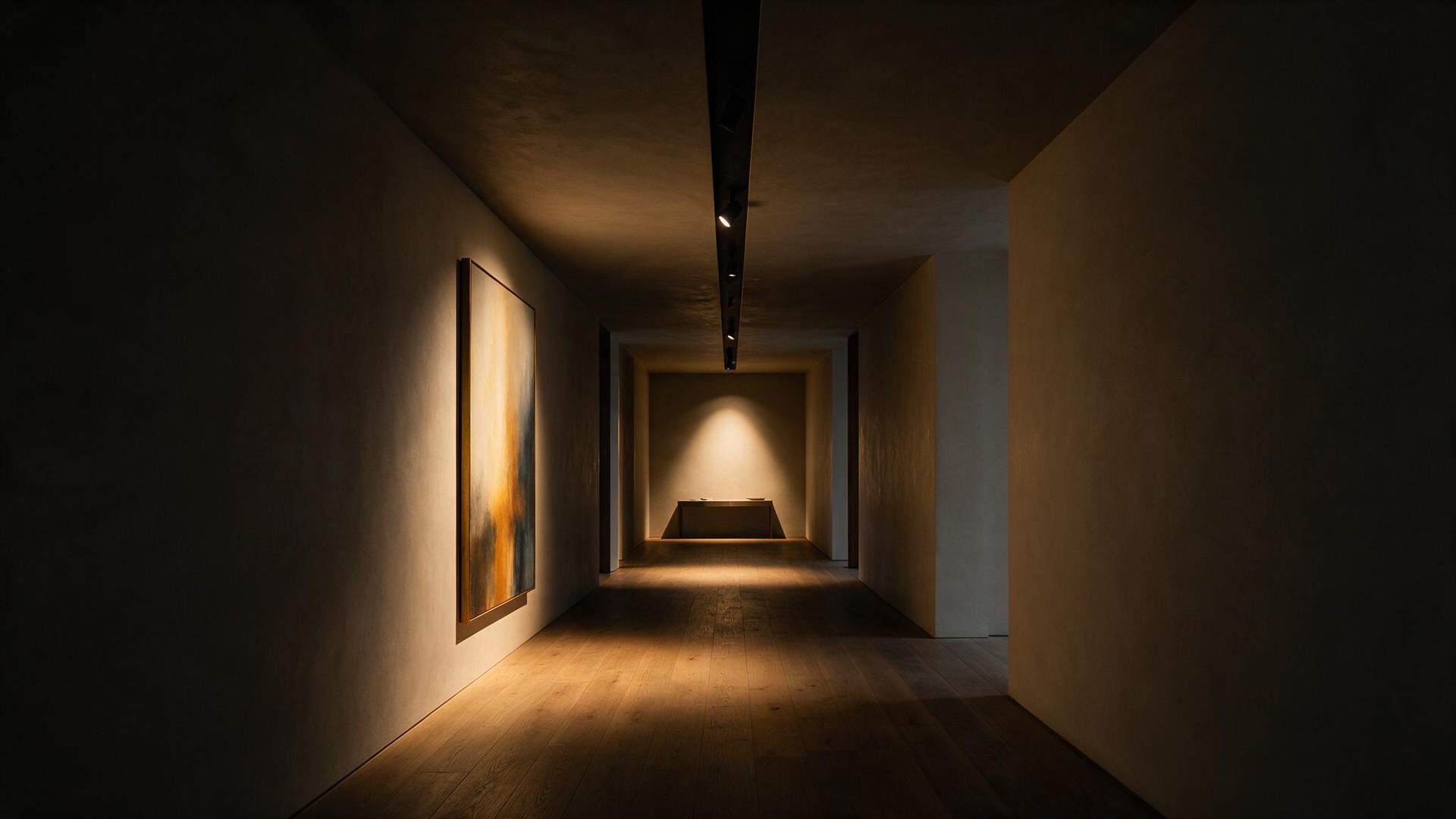

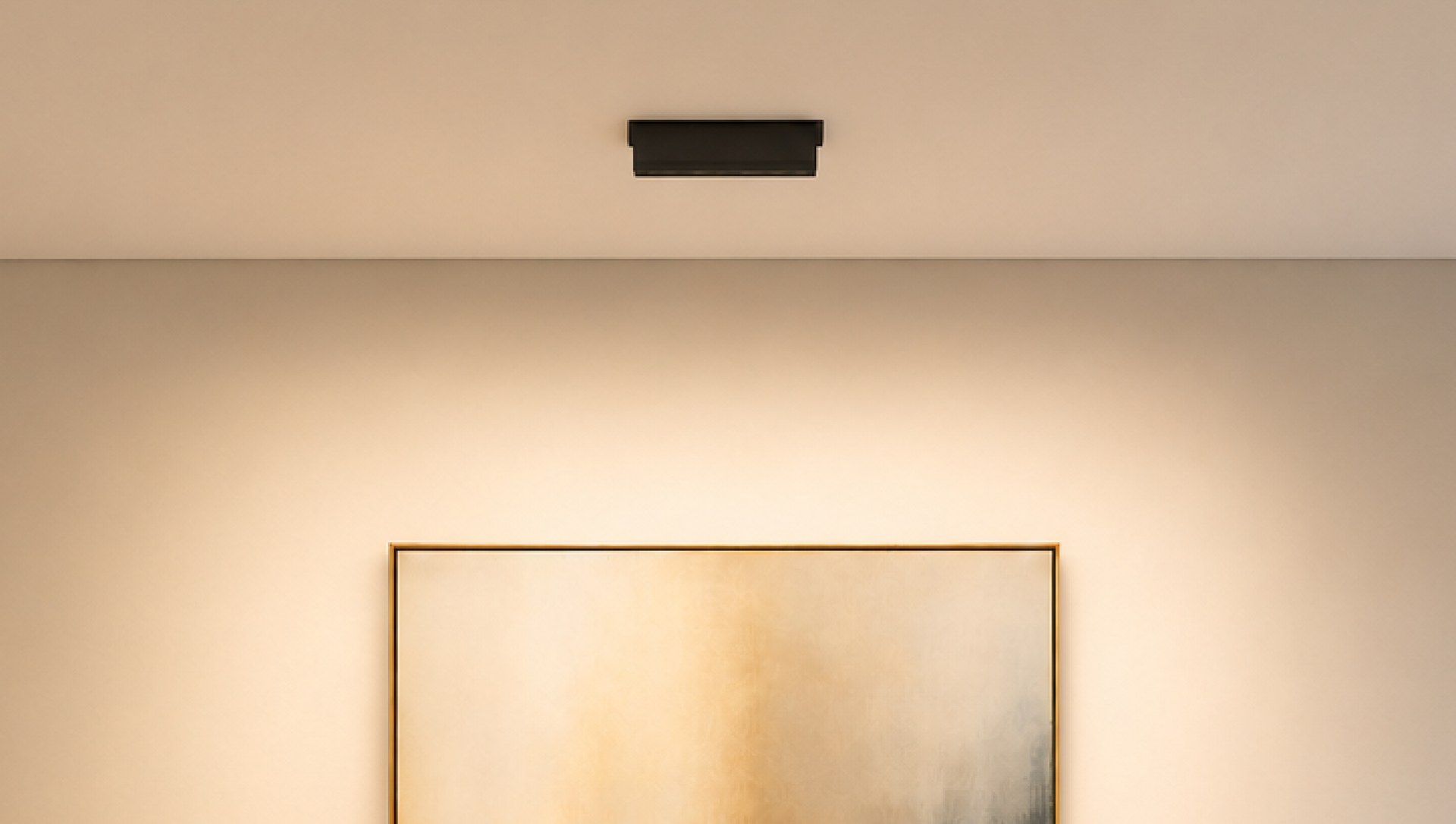

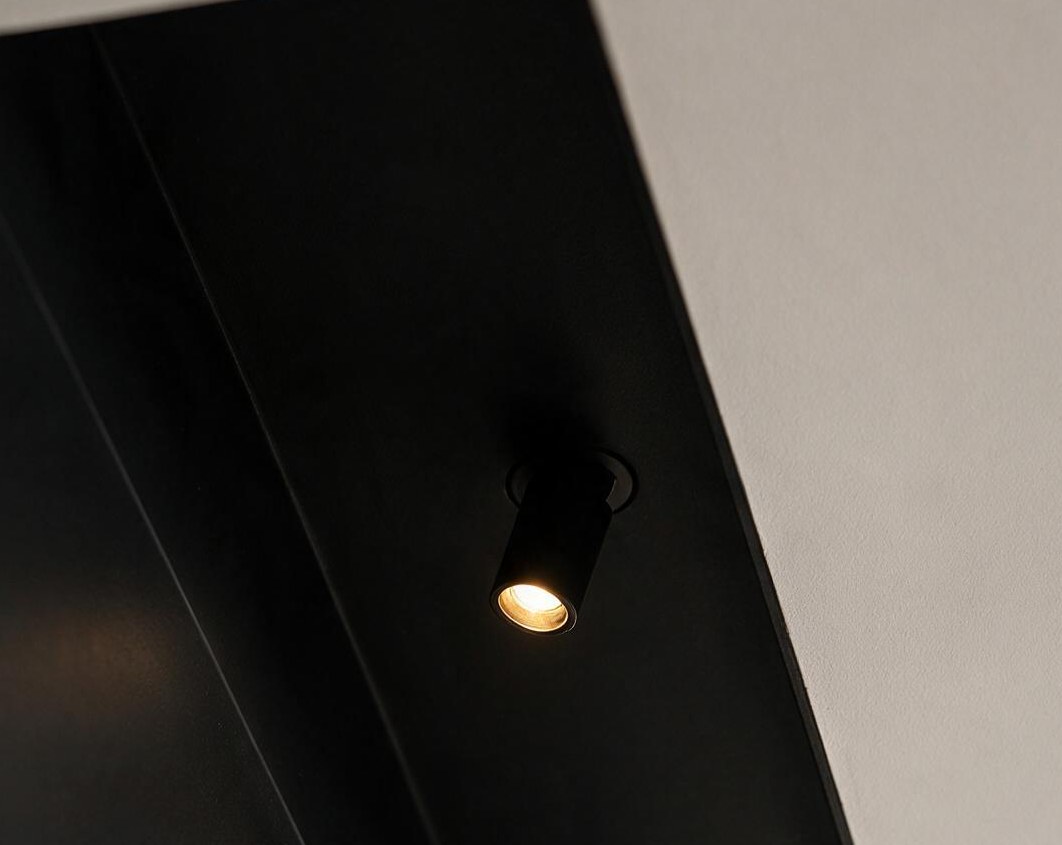

A AXIS é um alojamento de embutir da Effect Lighting, com 128 mm de diâmetro, que permite instalar spots diretamente no forro com acabamento praticamente invisível ao teto acabado. Recebe até três spots — compatível com as linhas Uni, Tube Winnie e Tube Mini — e duas portinholas ocultas dão acesso ao driver sobre o forro.
- Tipo
- alojamento circular de embutir no forro, sem moldura aparente
- Estrutura
- alumínio repuxado
- Acabamento
- pintura eletrostática a pó
- Spots
- até três spots — compatível com as linhas Uni, Tube Winnie e Tube Mini
- Reposicionamento
- a luz se reparte entre diferentes pontos do ambiente, com liberdade e controle
- Manutenção
- duas portinholas ocultas para acesso ao driver sobre o forro
- Aplicação
- espaços residenciais, comerciais e expositivos que exigem iluminação versátil, discreta e eficiente
- Dimensões e fotometria
- Ø128mm; a fotometria é a do spot especificado
ConstruçãoEstrutura em alumínio repuxado com acabamento final em pintura eletrostática a pó. Com 250 mm de diâmetro, o alojamento de embutir pode receber até três spots, permitindo distribuir a luz entre diferentes pontos do ambiente com liberdade e controle. Ideal para espaços residenciais, comerciais e expositivos que exigem uma iluminação versátil, discreta e eficiente. Compatível com spots da linha Uni, Tube Winnie e Tube Mini. O sistema conta ainda com duas portinholas ocultas para acesso ao driver sobre o forro, o que permite manutenção sem expor componentes elétricos ao ambiente.
O que é a AXIS?
A AXIS é um alojamento de embutir da Effect Lighting, com 128 mm de diâmetro. Ela permite embutir até três spots diretamente no forro com acabamento praticamente invisível ao teto acabado: o corpo se dissolve visualmente na superfície e ficam à vista apenas os pontos de luz.
Como a AXIS é construída?
A estrutura é em alumínio repuxado, com acabamento final em pintura eletrostática a pó.
Os spots da AXIS podem ser reposicionados?
Sim. O alojamento de Ø128mm recebe até três spots, permitindo distribuir a luz entre diferentes pontos do ambiente com liberdade e controle. É compatível com spots das linhas Uni, Tube Winnie e Tube Mini.
Como se faz a manutenção do driver na AXIS?
O sistema conta com duas portinholas ocultas que dão acesso ao driver sobre o forro. A manutenção é feita sem expor componentes elétricos ao ambiente.
Para que tipo de projeto a AXIS é indicada?
Para projetos que buscam um teto limpo, sem elementos técnicos aparentes. Como a estrutura de fixação fica totalmente escondida, ficam visíveis apenas os pontos de luz.
Quais são as medidas e a fotometria da AXIS?
O alojamento tem Ø128mm e recebe até três spots. A fotometria vem do spot que se instala nele e varia conforme o modelo — compatível com as linhas Uni, Tube Winnie e Tube Mini.
axis.effect.ind.br
Perguntas frequentes
Quantas linhas tem o catálogo 2026 da Effect Lighting?
Seis: EVIDENZA (micro poste para vitrines), GRID MICRO (embutido linear darklight), HALO (anel de luz embutido trimless), ORIS (wall washer de precisão), ATLAS (iluminação geral de alta eficiência) e AXIS (alojamento circular de embutir, Ø 250 mm).
Quem fabrica as luminárias do catálogo?
A CIA de Iluminação, há 37 anos no mercado, com processos de fabricação próprios: alumínio extrudado, injetado ou repuxado, usinagem de precisão e pintura eletrostática a pó. A Effect Lighting é o showroom que integra curadoria em iluminação decorativa, soluções técnicas e automação, com unidades em São Paulo e Curitiba.
Qual luminária do catálogo serve para lavagem de parede?
A ORIS. É um wall washer de precisão com quatro perfis de facho (A horizontal, B vertical, C vertical alongado e D extra amplo) e angulação ajustável em incrementos de 15°, para uniformidade sobre paredes, obras de arte e elementos arquitetônicos.
Quais linhas somem no forro?
GRID MICRO, HALO e AXIS. O GRID MICRO usa suporte plaster-in que recebe a massa; o HALO é embutido trimless, com o corpo dentro do forro e só o círculo de luz à vista; a AXIS é um alojamento circular de Ø 250 mm, sem moldura aparente, que recebe até três spots.
As luminárias do catálogo são dimerizáveis?
Sim. Todas trabalham com driver remoto e controles On-Off, Forward Phase, DALI 0-10V e Push-Dim. ORIS e ATLAS têm regulagem DALI especificada em ficha.
Qual linha tem o menor ofuscamento?
O GRID MICRO, com UGR < 14, pela geometria darklight: cavidade de Ø 9,6 mm por foco com a fonte recuada e barra antiofuscante preta fosca. ORIS e ATLAS ficam em UGR < 19, dentro do limite recomendado pela CIE para espaços de permanência prolongada.
Quantos spots cabem na AXIS e quais são compatíveis?
Até três spots por alojamento de Ø 250 mm, o que permite distribuir a luz entre diferentes pontos do ambiente com liberdade e controle. É compatível com spots das linhas Uni, Tube Winnie e Tube Mini. A fotometria — potência, fluxo, facho, temperatura de cor, CRI e UGR — é a do spot especificado.
Como especificar e comprar?
Especificação e preço sob consulta, pelos showrooms de São Paulo (Av. dos Tajurás, 285 — Cidade Jardim) e Curitiba (Rua Brig. Franco, 591 — Mercês), ou por effect.ind.br.
